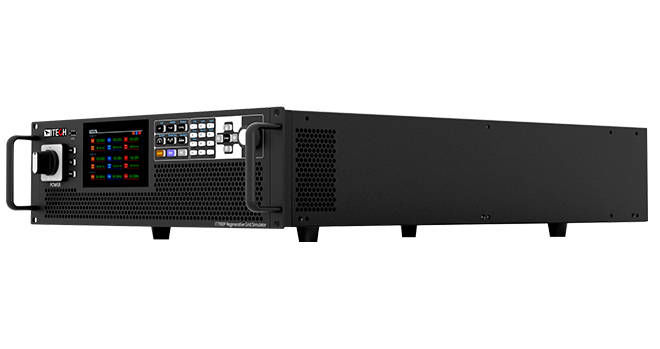

IT7900EPシリーズ
高性能・回生型・グリッドシミュレータ
マルチ電源・電子負荷システム

● 交流電源:単相、単相三線、三相、逆相
● 直流電源:単相、逆相
● 交流電子負荷:CC/CR/CP/CS/CC+CR/CE
● 直流電子負荷:CC/CR/CP/CV/CC+CV/CR+CV/CP+CV/CC+CR/CP+CV+CR+CC
● コマンド制御機能
● 通信インターフェース:USB/LAN/CAN標準装備
● PC専用ソフトウェア無償
● オプション:GPIB/RS232/外部アナログ制御
● 電源特長
● 回生型・4象限グリッドシミュレータ
● 出力モード:AC、DC、AC+DC 、DC+AC
● 出力容量:12kVA~1MVA以上
● 単相最大AC出力電圧:350Vrms(L-N)
● 出力インピーダンス可変機能
● 出力電圧/電流のリアルタイム表示
● 単/三相パワーメータ内蔵
● 外部USBメモリで波形インポート
● 任意波形出力機能
● 電子負荷特長
● 入力モード:単相/三相/逆相
● AC入力周波数:16Hz~500Hz
● 入力容量:12kVA~1MVA以上
● AC入力モードは整流モードと非整流モードをサポート
● CF可変:1.414~5.0
● 位相可変機能:設定範囲-180°~180º
● 最大50次迄のTHD模擬/解析機能

記載の仕様また機能は技術改善等により予告なく変更する場合があります。商品写真は実際の色とは若干異なる場合があります。

本製品は事業所内回生が前提です。電力系統へ逆潮流させる系統連系装置ではありません。

製品機能

電源出力モード:AC、DC、AC+DC、DC+AC
電源出力モード:単相、三相バランス、三相アンバランス、逆相(700VrmsL-N)
交流電子負荷入力モード:CC/CR/CP/CS/CC+CR/CE(整流RLC模擬モード)
直流電子負荷入力モード:CC/CR/CP/CV/CC+CV/CR+CV/CP+CV/CC+CR/CP+CV+CR+CC
高調波解析と模擬機能(最大50次の単相高調波/三相高調波/三相高調波アンバランス)
出力/入力電圧/電流波形表示

最大6本のリアルタイムの電圧・電流波形が表示できます。オシロスコープがなくても瞬時に解析を行い、データの保存もできます。

パワーメーター内蔵

単相/三相パワーメータを内蔵して、実効電圧、実効電流、出力周波数、有効電力、力率など、幅広いパラメータを測定することができます。

シーケンス出力機能(List)

LIST/SWEEP/SURGE&SAGモードにより、出力パラメータの段階的または連続的な変化を簡単に実現できます

製品ラインナップ

型式

標準価格
(税別)

出力電圧
(Vrms)

出力電流
Arms
出力電力
三相200V入力
出力電力
三相400V入力


サイズ
IT7921EP-350-105¥5,487,0000~350V0~105A12.6kVA21kVAマルチ相3U
IT7942EP-350-210 ¥9,000,0000~350V0~210A25.2kVA42kVAマルチ相6U
IT7963EP-350-315¥12,000,0000~350V0~315A37.8kVA63kVAマルチ相15U
IT7984EP-350-420¥14,800,0000~350V0~420A50.4KVA84KVAマルチ相27U
IT79105EP-350-525¥17,800,0000~350V0~525A63KVA105KVAマルチ相27U
IT79126EP-350-630¥20,600,0000~350V0~630A75.6KVA126KVAマルチ相27U
IT79147EP-350-735¥23,400,0000~350V0~735A88.2KVA147KVAマルチ相27U
IT79168EP-350-840¥30,000,0000~350V0~840A100.8KVA168KVAマルチ相37U
IT79189EP-350-945¥33,000,0000~350V0~945A113.4KVA189KVAマルチ相37U
IT79210EP-350-1050¥35,500,0000~350V0~1050A126KVA210KVAマルチ相37U
IT79231EP-350-1155¥37,500,0000~350V0~1155A138.6KVA231KVAマルチ相37U
検索結果 機種表示 (合計 機種)

*231kVA以上の機種はお問合せください。

オプション
型式標準価格(税別)品名説明
IT-E4029-15Uお問合せ15Uラックマウトサイズ:D800mm×W550mm XH907.6mm
IT-E4029-27Uお問合せ27Uラックマウトサイズ:D800mm×W600mm×H1362.75mm
IT-E4029-37Uお問合せ37Uラックマウトサイズ:D800mm×W600mm×H1764.35mm
IT-E168¥ 30,100並列運転用光ファイバーキット複数台並列接続制御に使用される
IT-E169お問合せ並列運転用光ファイバーキットラックマウント機種並列接続制御に使用される
IT-E176¥ 46,000GPIB通信インターフェース
IT-E177¥ 50,000RS232&外部アナログ制御
