● 高密度設定：3U＝2kW～7.2kW
● 入力電力：2kW～1.8MW
● 入力電圧：60V、150V、600V、1200V

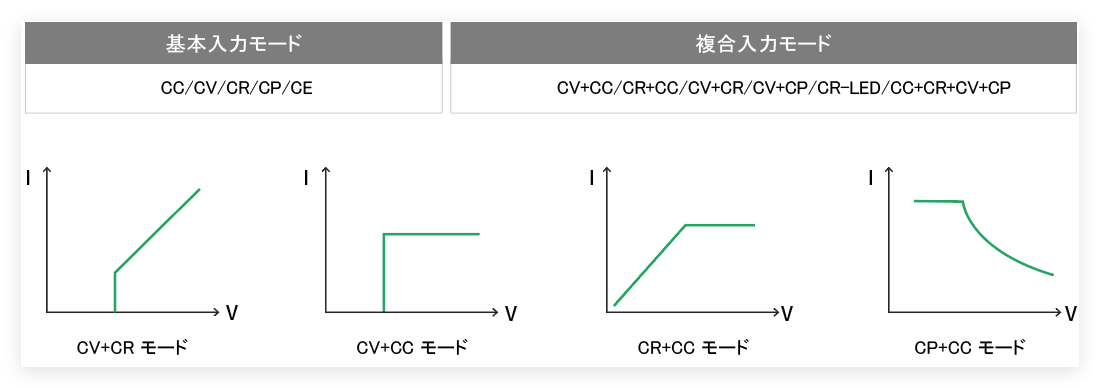

● 入力モード：CC/CV/CP/CR/CE
● 複合入力モード：CC+CR/CR+CV/CC+CV/CP+CV
● 低電圧動作特性：0.24V @ 2400A

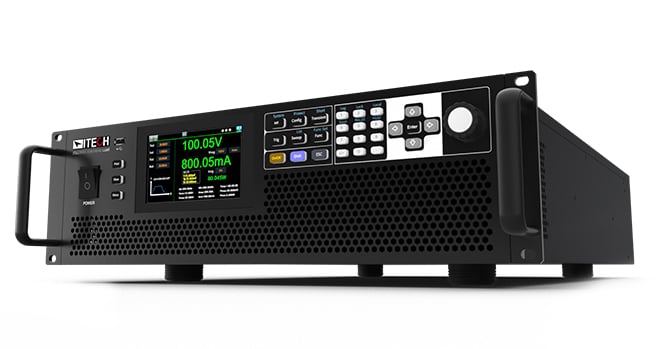

● タッチパネル採用、Meter/Scope/Datalog表示モード
● Scopeモード時のサンプリングレート最大2μs
● 光ファイバーで並列接続技術を採用、最大1.8MW迄拡張
● 3段電圧/電流設定範囲により、高精度な測定ニーズに対応

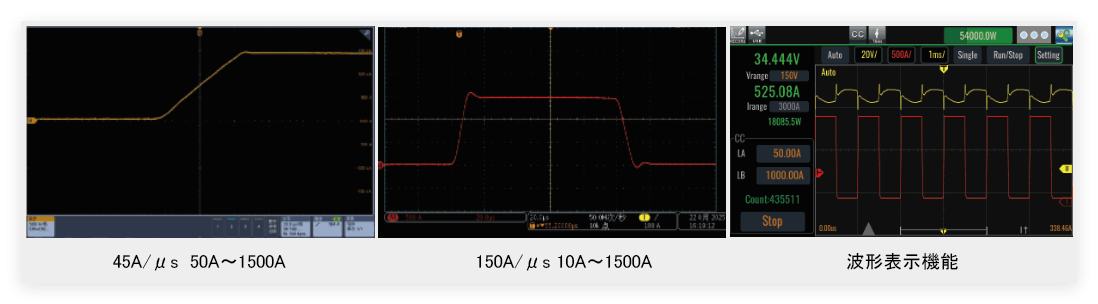

● 高速ダイナミック：最大150A/μs
● 最大50KHzダイナミックスイープモード
● LIST/OCP/OPP/バッテリー放電/短絡機能
● 1.5倍短時間過電力機能(≤60s、Ta ≤ 25°C)

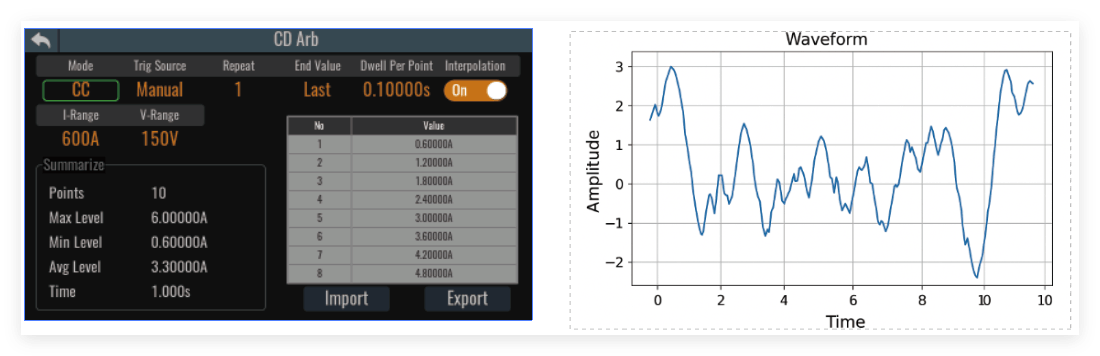

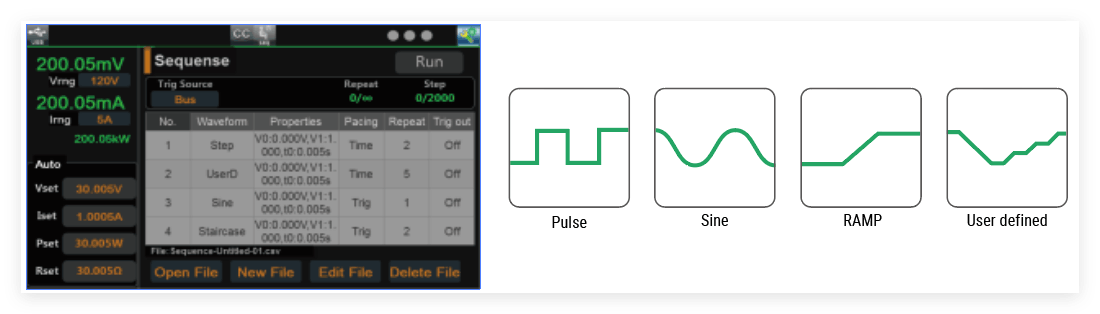

● シーケンス機能、Sweep機能
● 通信インターフェース：USB/LAN/CAN標準装備
● オプション：GPIB/RS232&外部アナログ信号
● PC専用ソフトウェア無償
記載の仕様また機能は技術改善等により予告なく変更する場合があります。商品写真は実際の色とは若干異なる場合があります。
製品機能
IT8100Eシリーズ 製品ラインナップ
| 入力電力 | 150V型式 入力仕様 | 入力電力 | 60V型式
入力仕様 | 600V型式
入力仕様 | 1200V型式
入力仕様 | サイズ |
|---|---|---|---|---|---|---|

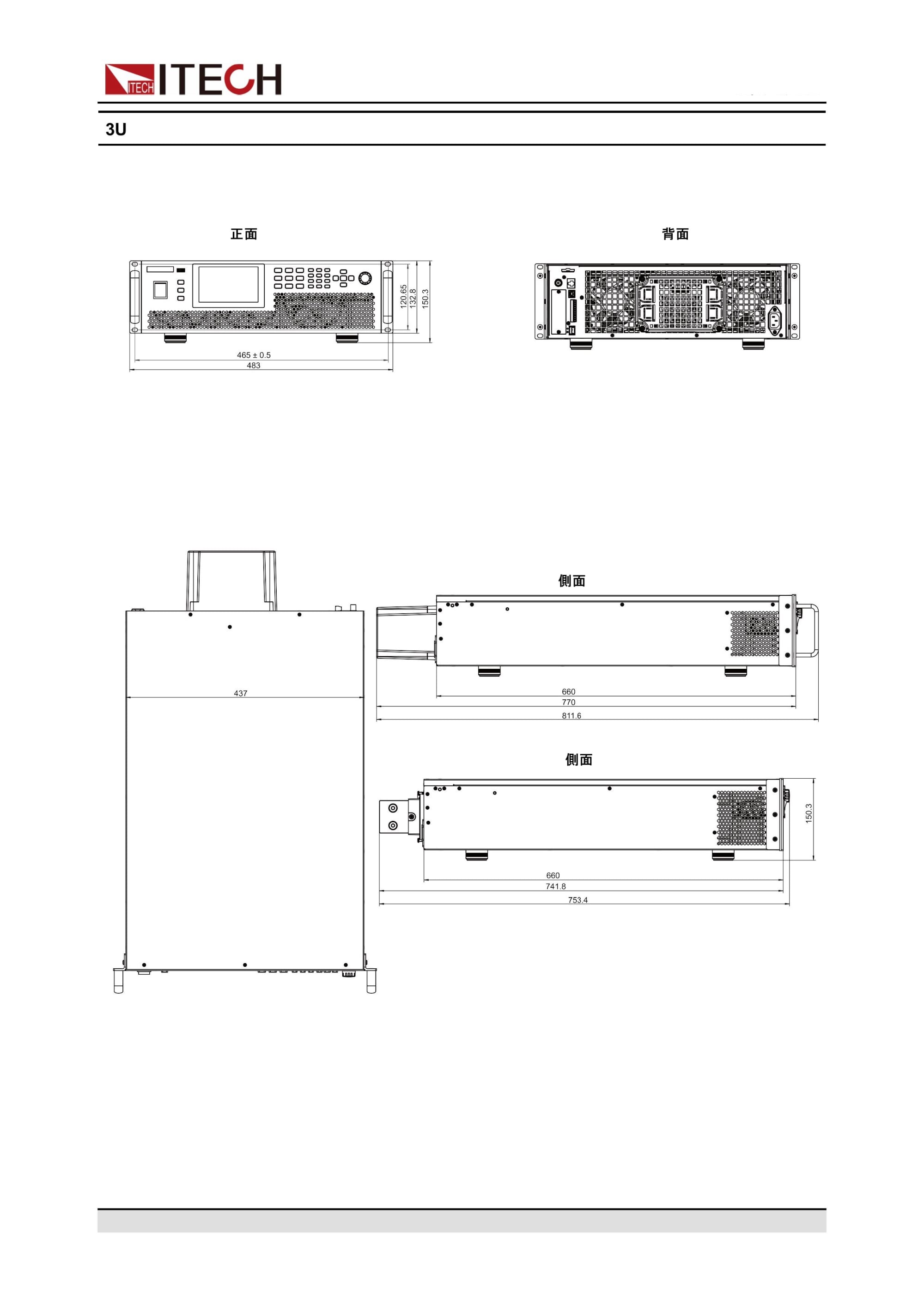

| 2.5kW | IT8102E-150-200 150V/200A/2.5kW | 2kW | IT8102E-60-800 60V/800A/2kW | IT8102E-600-140 600V/140A/2kW | IT8102E-1200-80 1200V/80A/2kW | 3U |
| 5kW | IT8105E-150-400 150V/400A/5kW | 4kW | IT8104E-60-1600 60V/1600A/4kW | IT8104E-600-280 600V/280A/4kW | IT8104E-1200-160 1200V/160A/4kW | 3U |
| 7.2kW | IT8107E-150-600
150V/600A/7.2kW | 6kW | IT8106E-60-2400 60V/2400A/6kW | IT8106E-600-420 600V/420A/6kW | IT8106E-1200-240 1200V/240A/6kW | 3U |

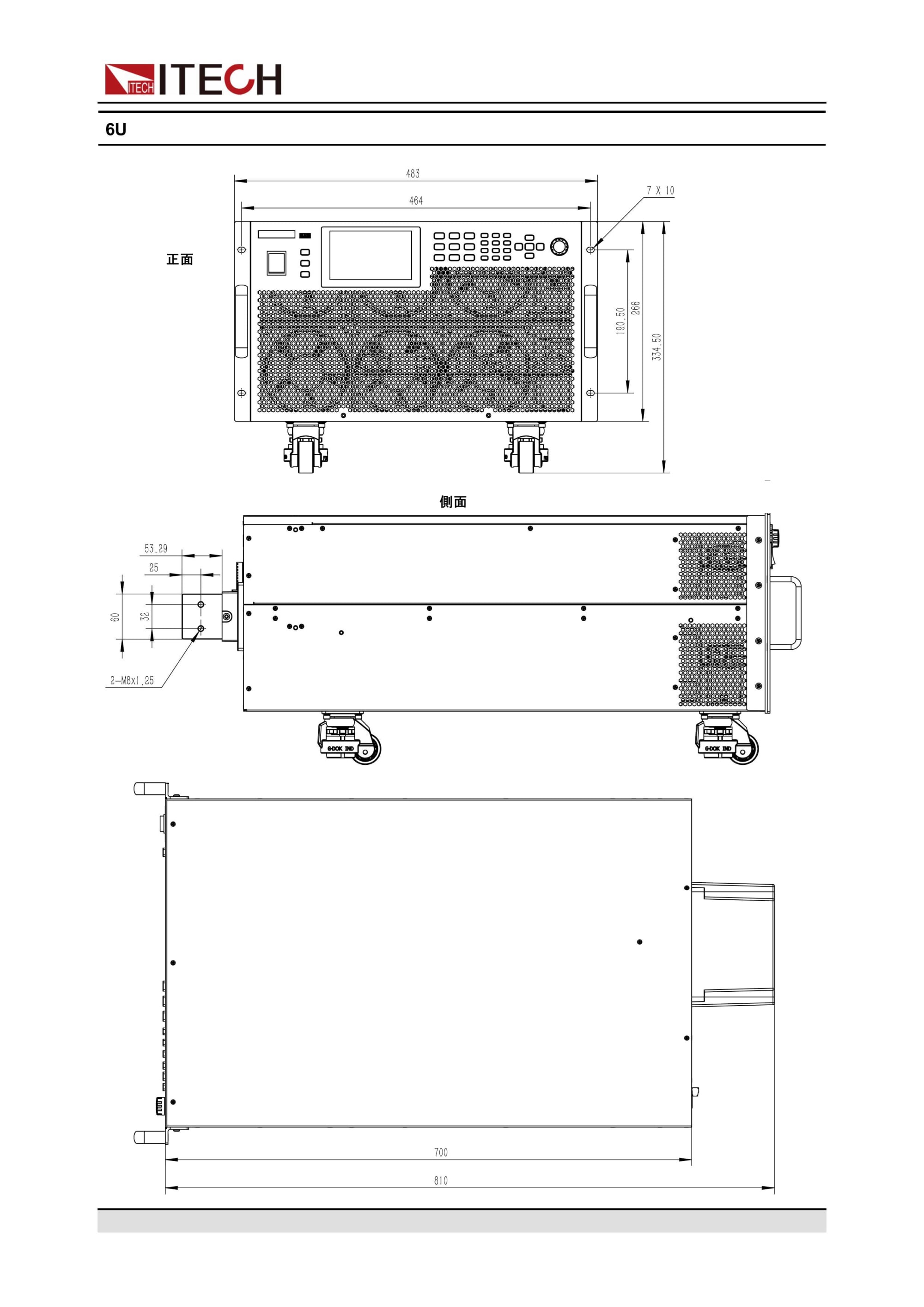

| 10kW | IT8110E-150-800 150V/800A/10kW | 8kW | IT8108E-600-560 600V/560A/8kW | IT8108E-1200-320 1200V/320A/8kW | 6U | |
| 14.4kW | IT8114E-150-1200 150V/1200A/14.4kW | 12kW | IT8112E-600-840 600V/840A/12kW | IT8112E-1200-480 1200V/480A/12kW | 6U | |

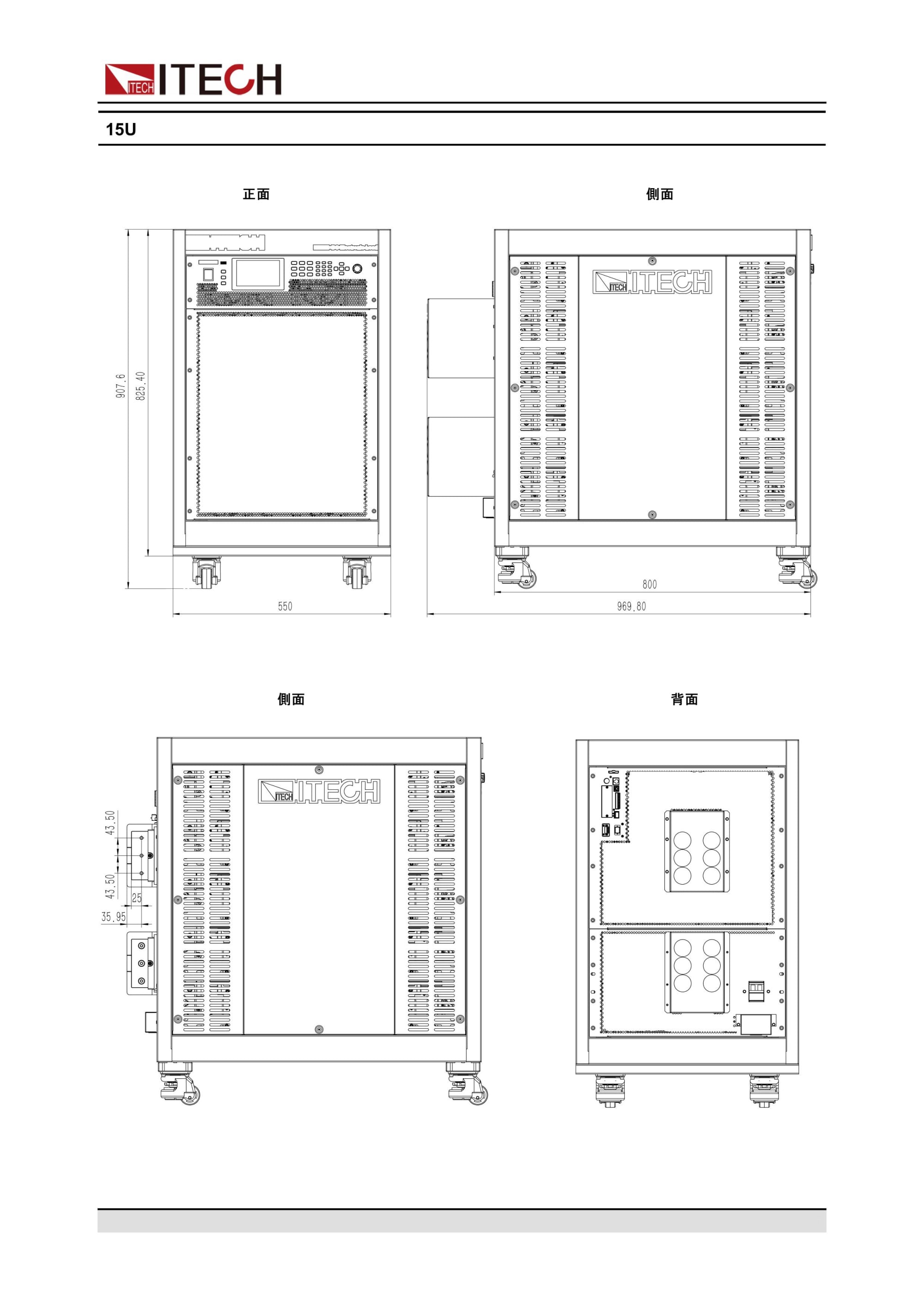

| 21.6kW | IT8121E-150-1800 150V/1800A/21.6kW | 18kW | IT8118E-600-1260 600V/1260A/18kW | IT8118E-1200-720 1200V/720A/18kW | 15Uラック 収納 | |
| 28.8kW | IT8128E-150-2400 150V/2400A/28.8kW | 24kW | IT8124E-600-1680 600V/1680A/24kW | IT8124E-1200-960 1200V/960A/24kW | 15Uラック 収納 | |
| 36kW | IT8136E-150-3000 150V/3000A/36kW | 30kW | IT8130E-600-2100 600V/2100A/30kW | IT8130E-1200-1200 1200V/1200A/30kW | 15Uラック 収納 | |

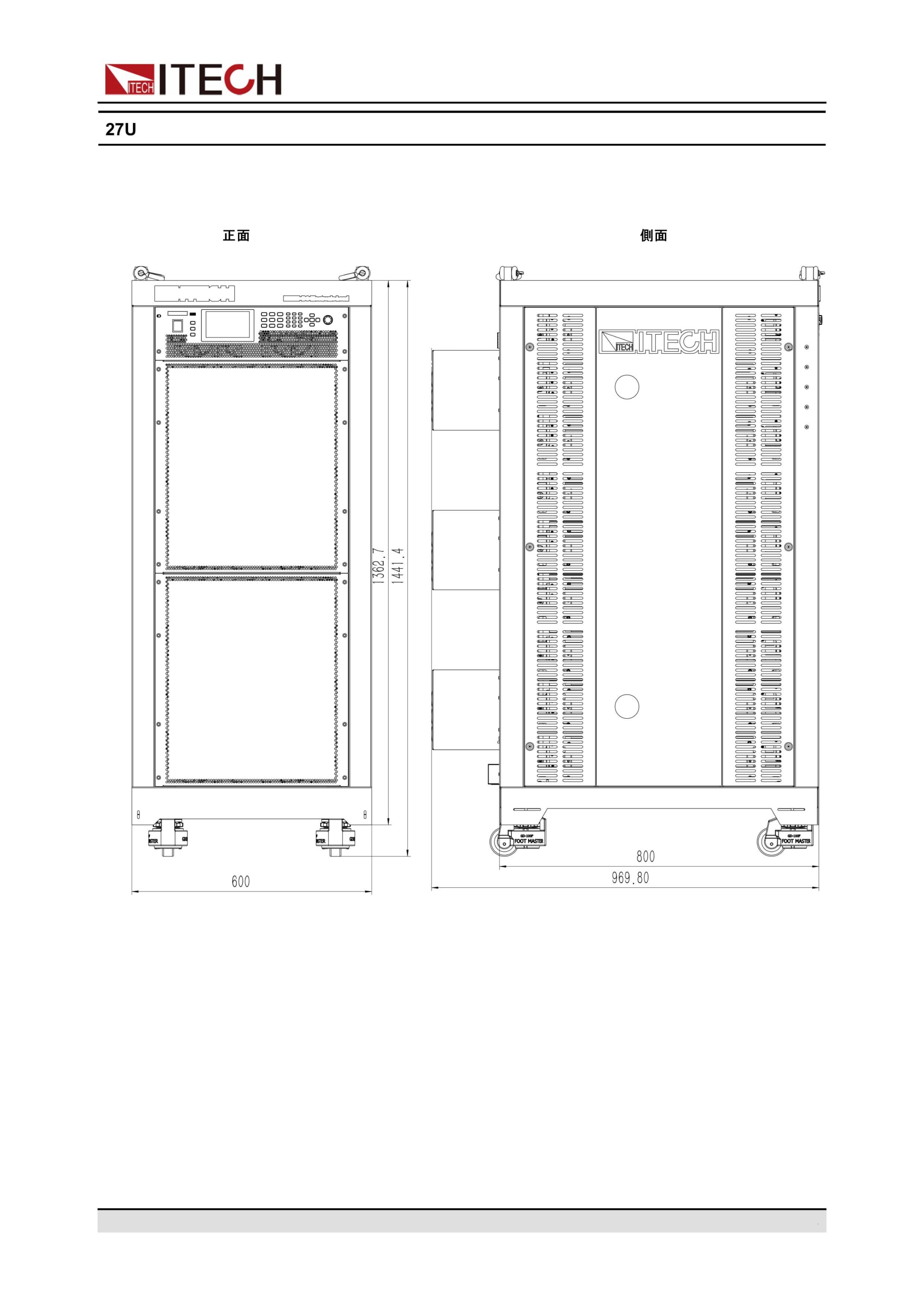

| 43.2kW | IT8143E-150-3600 150V/3600A/43.2kW | 36kW | IT8136E-600-2520 600V/2520A/36kW | IT8136E-1200-1440 1200V/1440A/36kW | 27Uラック 収納 | |
| 50.4kW | IT8150E-150-4200 150V/4200A/50.4kW | 42kW | IT8142E-600-2940 600V/2940A/42kW | IT8142E-1200-1680 1200V/1680A/42kW | 27Uラック
収納 | |
| 57.6kW | IT8157E-150-4800 150V/4800A/57.6kW | 48kW | IT8148E-600-3360 600V/3360A/48kW | IT8148E-1200-1920 1200V/1920A/48kW | 27Uラック
収納 | |
| 64.8kW | IT8164E-150-5400 150V/5400A/64.8kW | 54kW | IT8154E-600-3780 600V/3780A/54kW | IT8154E-1200-2160 1200V/2160A/54kW | 27Uラック
収納 | |

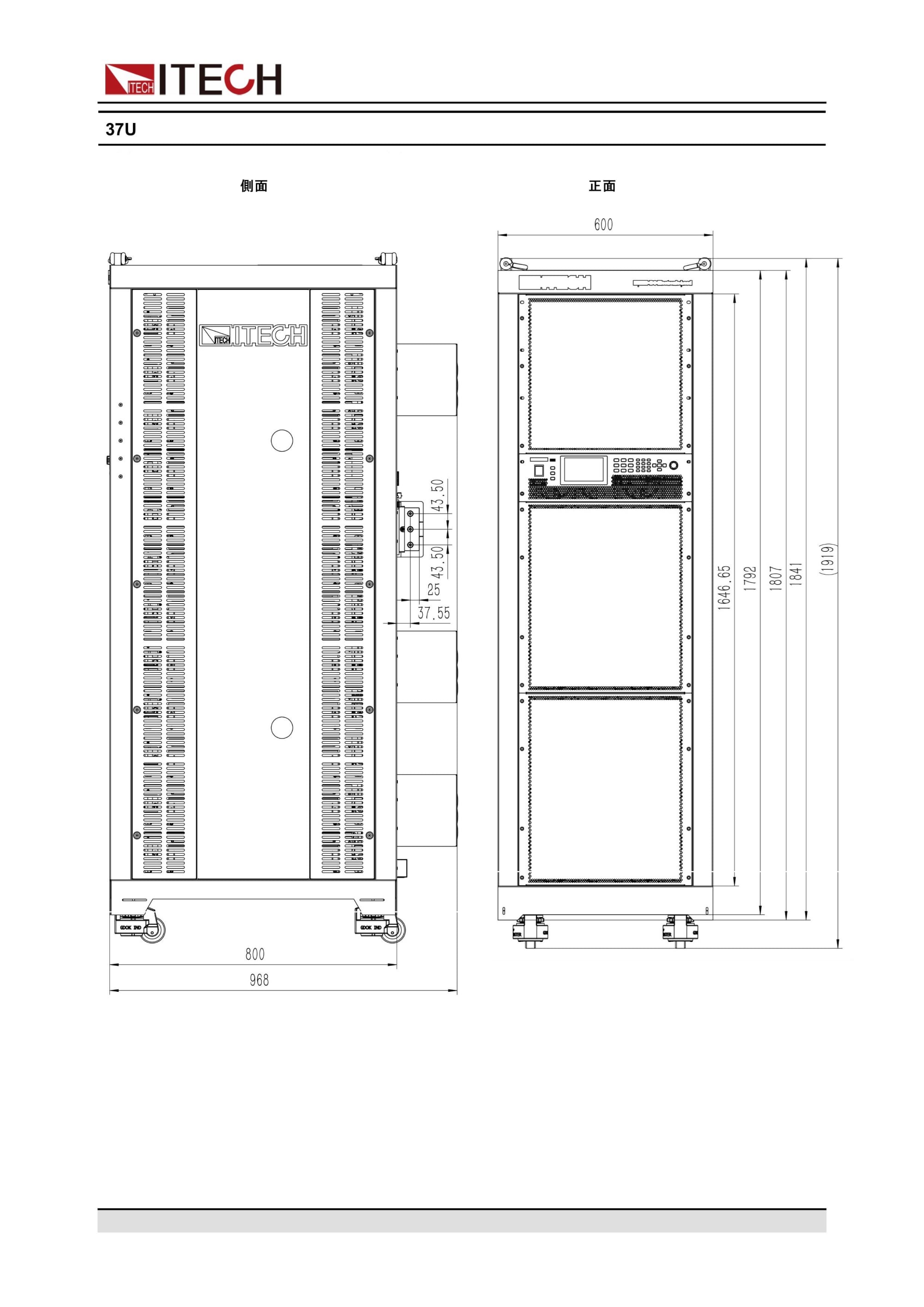

| 72kW | IT8172E-150-6000 150V/6000A/72kW | 60kW | IT8160E-600-4200 600V/4200A/160kW | IT8160E-1200-2400 1200V/2400A/60kW | 37Uラック
収納 | |
| 79.2kW | IT8179E-150-6600 150V/6600A/79.2kW | 66kW | IT8166E-600-4620 600V/4620A/66kW | IT8166E-1200-2640 1200V/2640A/66kW | 37Uラック
収納 | |
| 86.4kW | IT8186E-150-7200 150V/7200A/86.4kW | 72kW | IT8172E-600-5040 600V/5040A/72kW | IT8172E-1200-2880 1200V/2880A/72kW | 37Uラック
収納 |
注1：IT8100Eシリーズの最小操作電圧（MOV）は機種によって異なります。
注2：86kW以上機種はお問合せください。
| オプション | |||
|---|---|---|---|
| 型式 | 標準価格(税別) | 品名 | 説明 |
| IT-E31005LIC-OO | お問合せ | 低インダクタンス・テストケーブル | 100A/0.5m/丸端子、赤/黒各１本 |
| IT-E31010LIC-OO | お問合せ | 低インダクタンス・テストケーブル | 100A/1m/丸端子、赤/黒各１本 |
| IT-E31020LIC-OO | お問合せ | 低インダクタンス・テストケーブル | 100A/2m/丸端子、赤/黒各１本 |
| IT-E168 | ¥ 30,100 | 並列運転用光ファイバーキット | 複数台並列接続制御に使用される |
| IT-E169 | お問合せ | 並列運転用光ファイバーキット | ラックマウント機種並列接続制御に使用 |
| IT-E176 | ¥ 46,000 | GPIB通信インターフェース | |
| IT-E177 | ¥ 50,000 | RS232＆外部アナログ制御
通信インターフェース |
資料ダウンロード
IT8100Eシリーズ 簡易マニュアル（日本語）
IT8100Eシリーズ マニュアル（英語）
IT8100Eシリーズ用SCPIコマンドマニュアル（英語）
IT8100Eシリーズ用PCソフトウェア IT9000-PV8100（英語）
IT8100Eシリーズ用Labview driver（英語）
